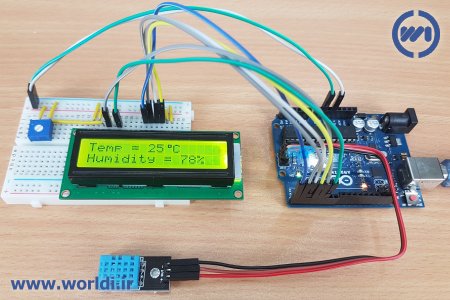

اندازه‌گیری دما و رطوبت با آردوینو

دنیای اطلاعات: آردوینو یک برد کنترلی کوچک است که با برنامه نویسی درست می تواند کارهای بزرگی انجام دهد. از کنترل یک ربات گرفته تا پیاده سازی خانه های هوشمند. ما در این آموزش قصد داریم تا مبحث راه اندازی سنسور دما و رطوبت در آردوینو را مورد بحث و بررسی قرار دهیم.

قطعات مورد نیاز پروژه

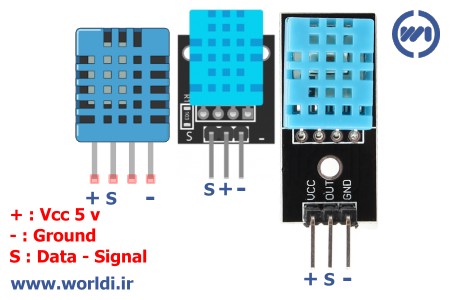

معرفی سنسور دما و رطوبت

DHT11 نام یک سنسور دما و رطوبت دیجیتال فوق العاده مقرون به صرفه است . این ماژول دما و رطوبت در حقیقت در درون خود از یک سنسور رطوبت خازنی و یک ترمیستور برای اندازه گیری دما استقاده می کند و دارای مداری برای تبدیل مقادیر به صورت دیجیتال است و برای خواندن مقادیر شما نیازی به پین های آنالوگ میکرو نخواهید داشت. تنها نکته ای که در کار با این سنسور باید رعایت شود ، زمان بندی دقیق در هنگام خواندن مقادیر از سنسور است و نکته ای که برای این سنسور یک عیب محسوب می‌شود ، این است که اطلاعات هر ۲ ثانیه یکبار قابل خواندن است. اما محاسن دیگر این سنسور باعث شده تا این سنسور به صورت گسترده استقاده شود. فاصله انتقال سیگنال در ماژول DHT11 تا ۲۰ متر می‌باشد. سنسور DHT11 به ترتیب دارای ۳ پایه GND, VCC, Signal می‌باشد.

ویژگی های سنسور دما و رطوبت DHT11

• قیمت ارزان
• ولتاژ کاری ۳ الی ۵ ولت
• ماکزیمم جریان ۲٫۵ میلی آمپر
• مناسب برای خواندن رطوبت ۲۰ الی ۸۰% RH با دقت ۵%
• مناسب برای محدوده‌ی دمای ۰-۵۰ درجه با دقت ۲ درجه سانتی گراد
• ماکزیمم سرعت نمونه برداری : ۱Hz ( هر ثانیه یکبار )

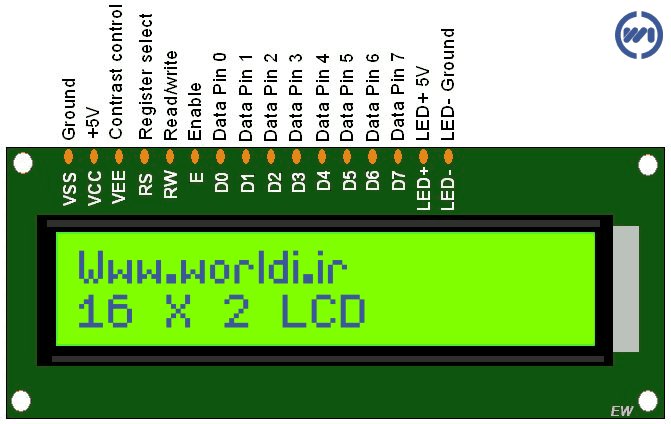

LCD کاراکتری ۲x16

LCD کاراکتری ۲x16 یکی از پایه‌ای ترین نمایشگرهای الکترونیکی می‌باشد. در بسیاری از مدارها کاربرد دارد. یکی از دلایل پر مصرف بودن این نوع از LCD ها در مقابل نمایشگرهایی همچون سون سگمنت، عدم محدودیت در نمایش کاراکترها و حتی ساختن کارکترهای دلخواه می‌باشد. LCD 2×۱۶ در رنگ‌های مختلف ارایه می‌شود. LCD کاراکتری دارای ۱۶ پایه می‌باشد که در ادامه نحوه‌ی اتصال LCD به برد آردوینو را آموزش خواهم داد.

کتابخانه سنسور DHT11 و LiquidCrystal

https://github.com/arduino-libraries/LiquidCrystal/archive/master.zip

https://github.com/winlinvip/SimpleDHT/archive/master.zip

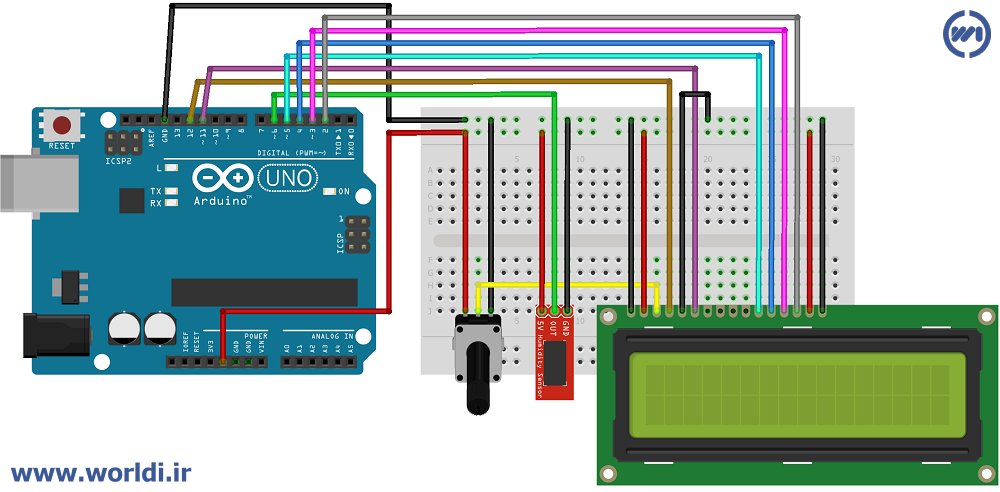

نحوه اتصال

کدهای پروژه

//We'll start by adding our libraries
#include <LiquidCrystal.h>
#include <SimpleDHT.h>

//Declaring digital pin no 6 as the dht11 data pin
int pinDHT11 = 6;
SimpleDHT11 dht11;

//Declaring the lcd pins
const int rs = 12, en = 11, d4 = 5, d5 = 4, d6 = 3, d7 = 2;
LiquidCrystal lcd(rs, en, d4, d5, d6, d7);

void setup() {

// Don't forget to choose 9600 at the port screen
  Serial.begin(9600);

//Telling our lcd to start up
  lcd.begin(16, 2);
}

void loop() {

  //These serial codes are for getting readings on the port screen aswell as the LCD display, since they'll offer us a more detailed interface
  Serial.println("=================================");
  Serial.println("DHT11 readings...");

  byte temperature = 0;
  byte humidity = 0;
  int err = SimpleDHTErrSuccess;

  //This bit will tell our Arduino what to do if there is some sort of an error at getting readings from our sensor
  if ((err = dht11.read(pinDHT11, &temperature, &humidity, NULL)) != SimpleDHTErrSuccess) {
    Serial.print("No reading , err="); Serial.println(err);delay(1000);
    return;
  }

  Serial.print("Readings: ");
  Serial.print((int)temperature); Serial.print(" Celcius, ");
  Serial.print((int)humidity); Serial.println(" %");

  //Telling our lcd to refresh itself every 0.75 seconds
  lcd.clear();

  //Choosing the first line and row
  lcd.setCursor(0,0);

  //Typing Temp: to the first line starting from the first row
  lcd.print("Temp: ");

  //Typing the temperature readings after "Temp: "
  lcd.print((int)temperature);

  //Choosing the second line and first row
  lcd.setCursor(0,1);

  //Typing Humidity(%): to the second line starting from the first row
  lcd.print("Humidity(%): ");

  //Typing the humidity readings after "Humidity(%): "
  lcd.print((int)humidity);

  delay(750);
}

حال کدها را در نرم افزار آردوینو کپی و سپس کامپایل کنید. پروژه شما آماده است.
